Kartenmaterial

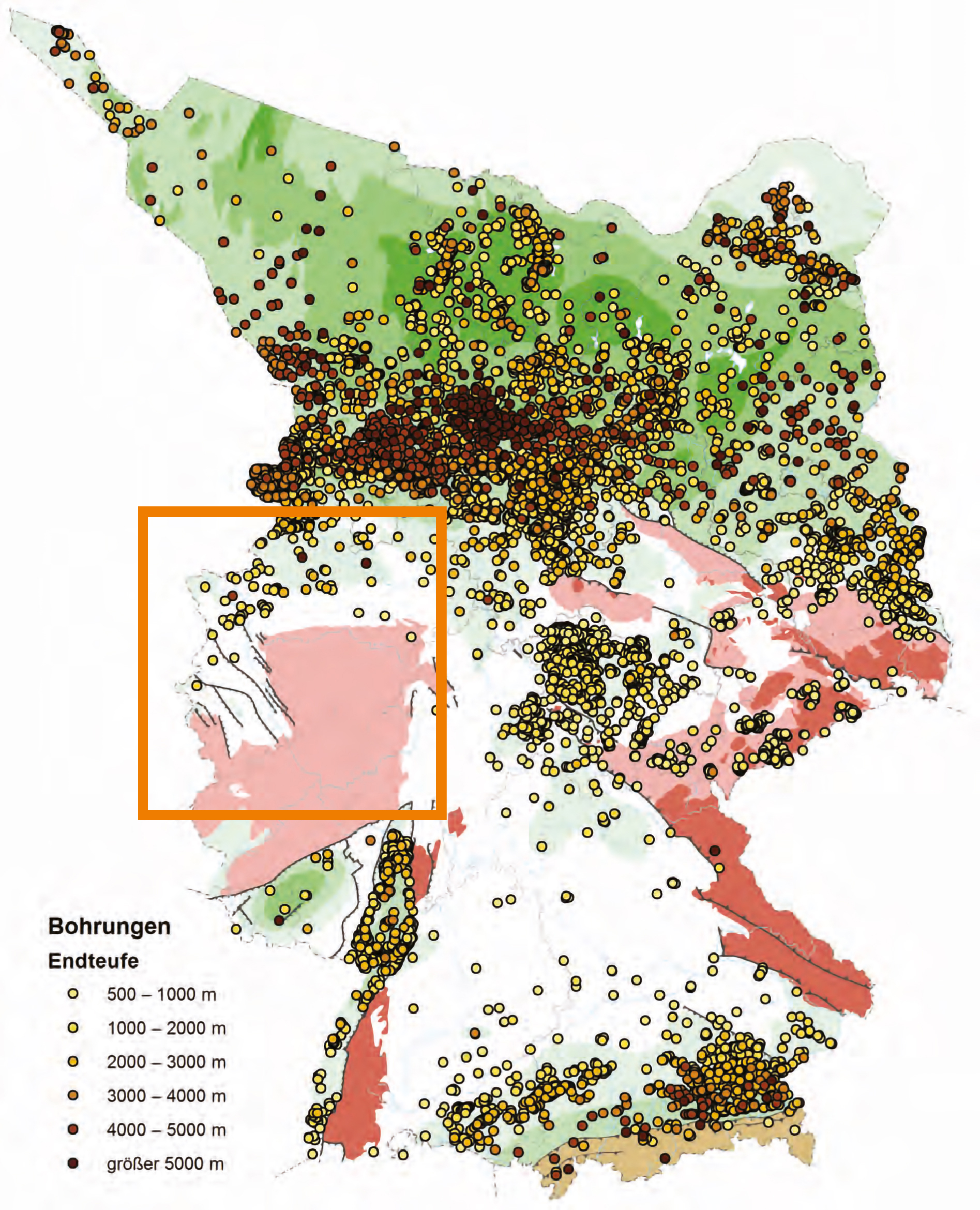

Das Wissen über den tiefen Untergrund in NRW ist sehr begrenzt. Das trifft auch auf das Rheinische Revier zu. Bohrungen tiefer als 1000 Meter finden sich vorallem in den Gebieten, in denen in den 60er-Jahren nach Erdgas und -öl gesucht wurde: Münchner Umland, Oberrheingraben und norddeutsches Becken.

Quelle: Der tiefere geologische Untergrund von Deutschland – Kurzübersicht über Verteilung und Dichte geowissenschaftlicher Daten und Informationen, Bundesanstalt für Geowissenschaften und Rohstoffe, Hannover Oktober 2014, Seite 11

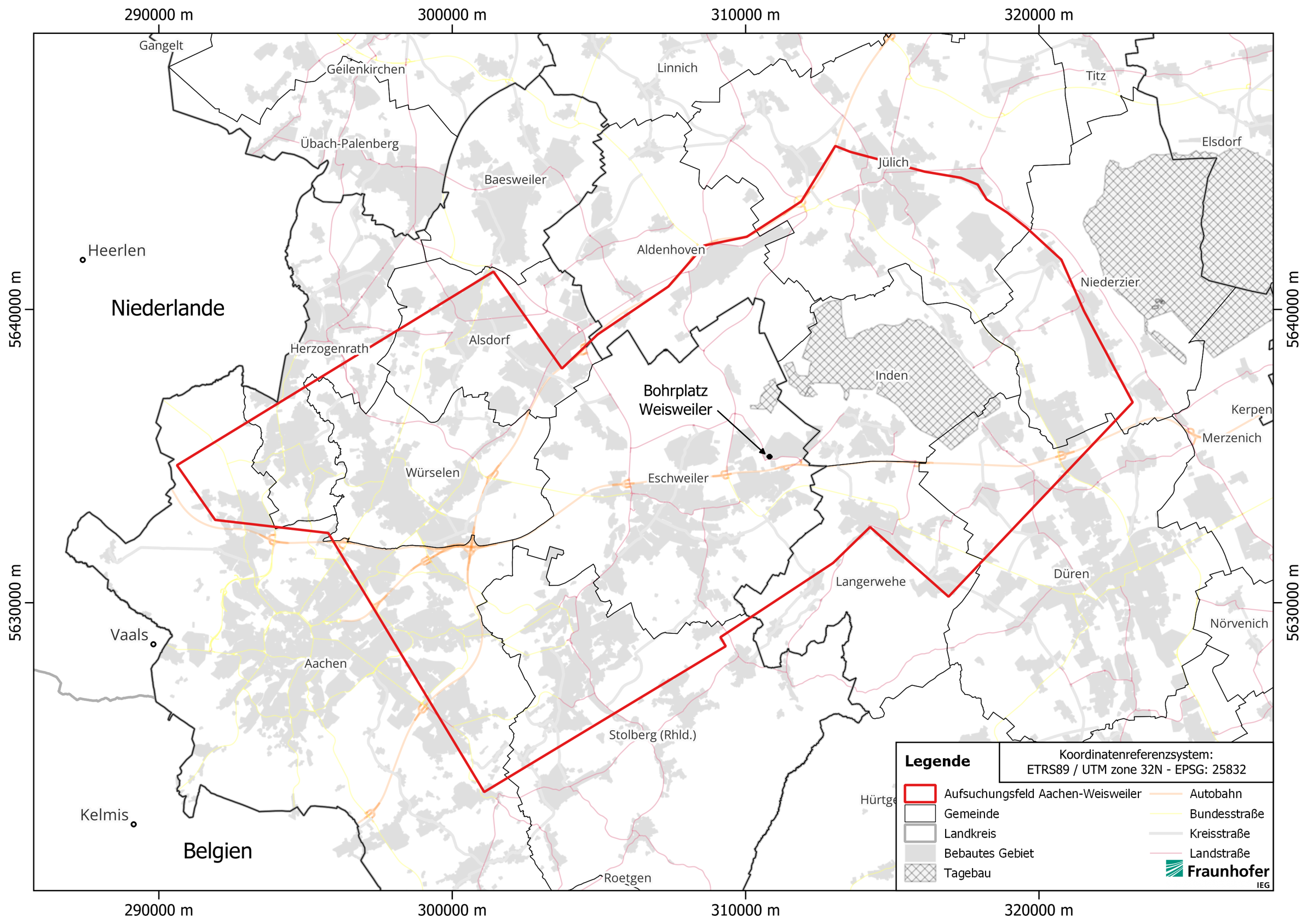

Das wissenschaftliche Erlaubnisfeld des Reallabors Geothermie Rheinland umfasst rund 350 km². Das Aufsuchungsgebiet liegt zwischen Aachen, Jülich und Düren.

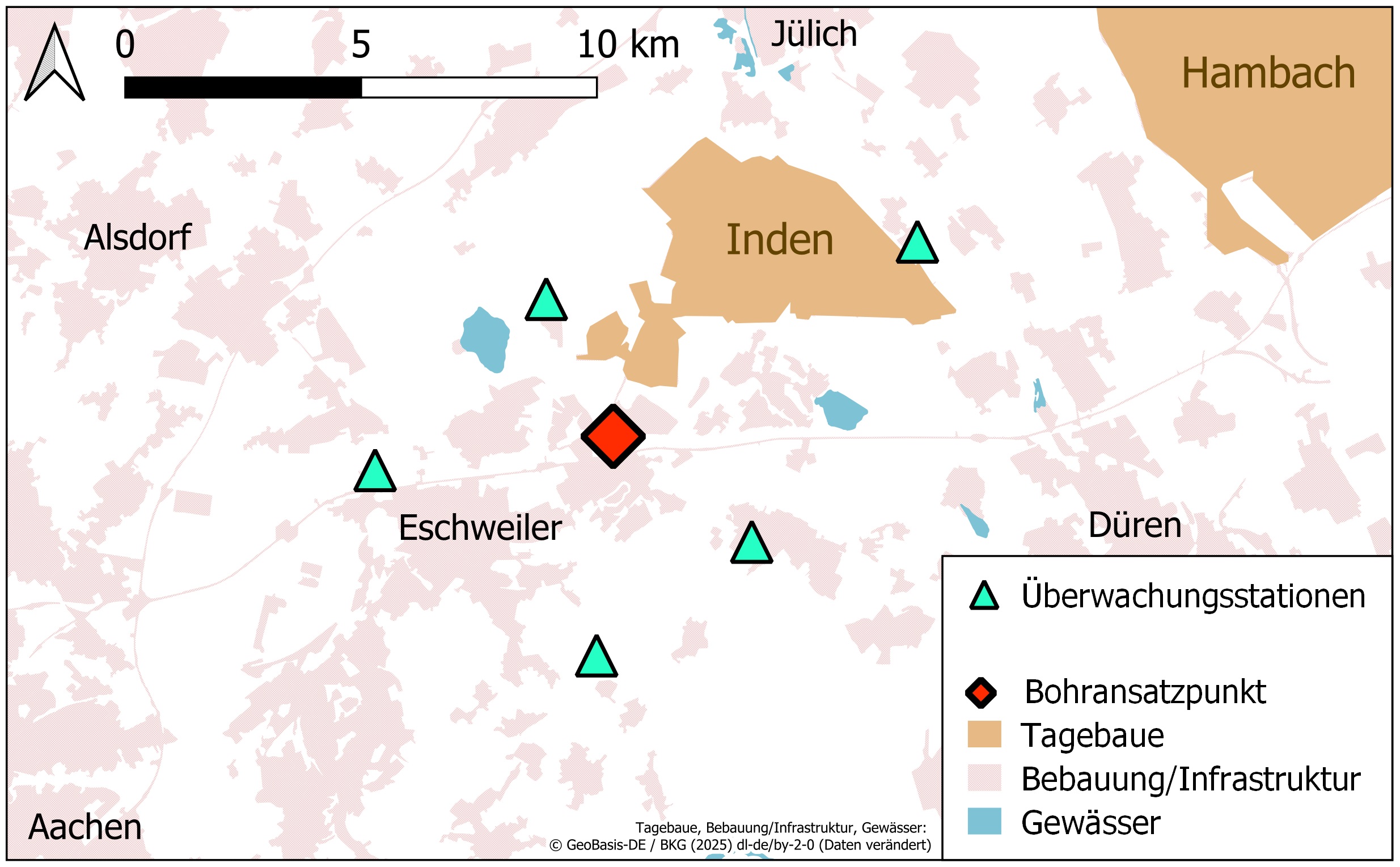

Die grünen Dreiecke in der nachfolgenden Karte beschreiben die geplanten Überwachungsstationen für unsere Bohrung in Weisweiler. Hier wird zunächst die natürliche Seismizität gemessen. Zusätzlich kann das Fraunhofer IEG auf ein regionales Netzwerk aus Seismometern zugreifen und somit kontinuierlich alle Bewegungen im Untergrund erfassen. Diese Sensoren bilden gemeinsam das geowissenschaftliche Observatorium im Reallabor Geothermie Rheinland.

Quelle: GeoBasis-DE / BKG (2025) dl-de/by-2-0

Die Karte zeigt die Aachener Thermalquellen als orangene Punkte. Ihr Einzugsgebiet liegt südöstlich im Aachener Wald. Gleichzeitig sieht man, dass die Aachener Thermalquellen zwischen zwei Verwerfungen (rot markiert) liegen. Die beiden Zonen sind Verschiebungen von Gesteinsschichten, die Millionen von Jahren alt und heute nicht mehr aktiv sind. Laut Aussage von Experten wirken die Störungen teilweise als wasserundurchlässige (sog. hydrologisch dichte) Barrieren nach Osten.
